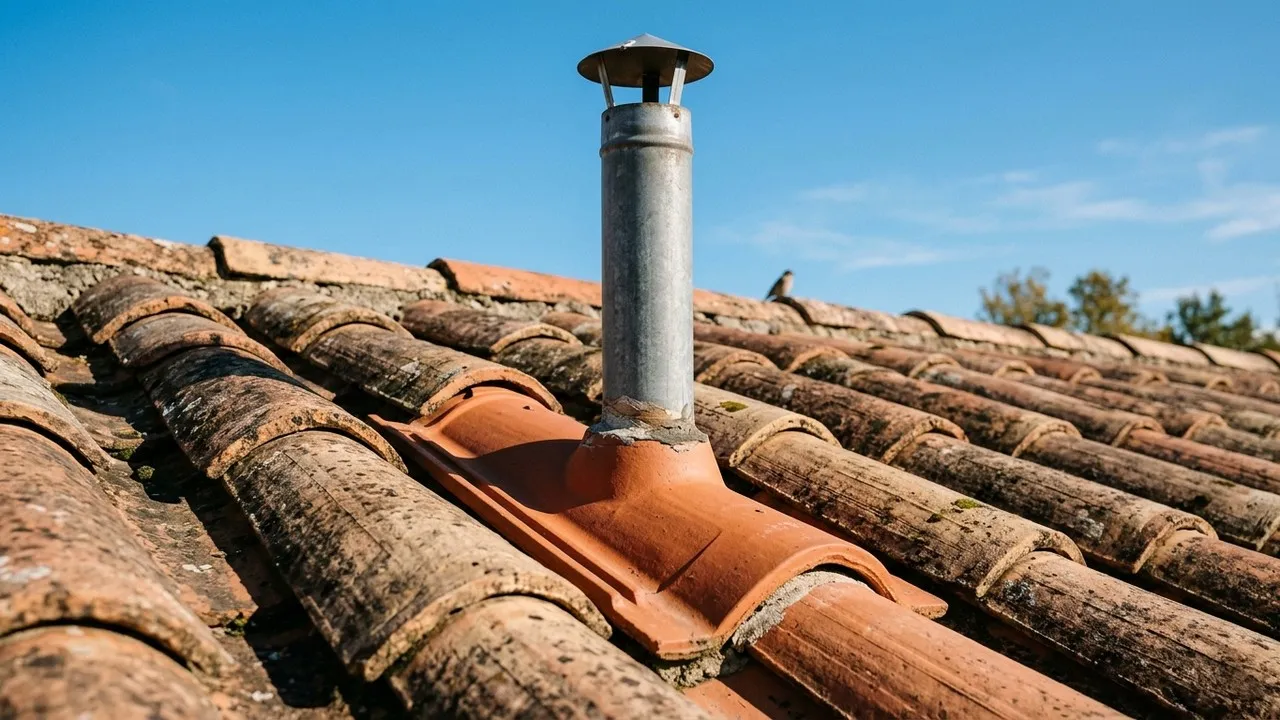

La tuile à douille est une pièce spécialisée de couverture conçue pour créer une ouverture contrôlée dans la toiture. Contrairement aux tuiles standard, elle intègre un passage qui permet le passage de l’air, des conduits ou des éléments techniques (tuyauterie, câbles). Cette fonction rend la douille indispensable dans tout projet moderne de toiture.
La ventilation adéquate d’une structure de toiture est devenue une obligation réglementaire dans la plupart des normes de construction. La tuile à douille est la solution passive, économe en entretien, pour satisfaire cette exigence.
Définition et rôle de la douille
Une tuile à douille est une tuile standard (généralement romane ou plate) comportant une ouverture cylindrique. Cette ouverture accueille des conduits de ventilation, des tuyaux de descente d’eau, des câbles électriques ou des gaines de chauffage.
La douille proprement dite est le manchon (ou tube) qui entoure le passage. Elle assure l’étanchéité en épousant le diamètre de l’élément qui la traverse. L’eau qui dégoulinerait naturellement vers le bas est guidée autour du tuyau, puis s’écoule normalement sans infiltration.
Il existe plusieurs types de douilles :
- Douilles simples (passage standard sans mécanisme).
- Douilles cliquetables (avec grille de protection amovible).
- Douilles avec collerette (pour couvrir les bords de l’ouverture).
- Douilles étanches spéciales (pour climat extrême ou toitures très plates).
Dimensions et diamètres standards
Les douilles se déclinent en diamètres pour correspondre aux conduits courants :
| Diamètre de douille | Application principale | Tuyau accueilli |
|---|---|---|
| 100 mm | Ventilation simple, petits conduits | Tuyaux diamètre 80-95 mm |
| 125 mm | Ventilation standard, VMC | Tuyaux diamètre 100-120 mm |
| 150 mm | Ventilation puissante, cheminées | Tuyaux diamètre 125-150 mm |
| 200 mm | Gros conduits, sorties cheminée | Tuyaux diamètre 175-200 mm |
Avant de commander une tuile à douille, mesurez précisément le diamètre du conduit qui la traversera. Un écart de quelques millimètres suffit à créer une fuite. Les fournisseurs offrent rarement d’ajustement sur mesure, il faut que le diamètre existant corresponde aux standards disponibles.
Positionnement sur la toiture
Le placement d’une tuile à douille suit des règles strictes :
Hauteur minimale : la tuile doit se situer au moins 50 cm au-dessus d’une lucarne, d’une autre ouverture ou d’une arête de pente. Cette distance évite que l’eau ruisselant d’en haut n’infiltre l’ouverture voisine.
Distance par rapport à la crête : généralement au minimum 1,5 à 2 mètres. Trop près de la crête, la neige accumulation ou les débris peuvent obstruer la douille.
Axe de la pente : préférez des positions centrées par rapport à l’axe de la pente (pas en bord latéral de la toiture). Cela facilite l’installation et réduit les risques d’infiltration latérale.
Espacement entre plusieurs douilles : si vous en installez plusieurs, espacez-les de 2 à 3 mètres au minimum. Un resserrement crée une zone fragilisée et augmente la charge concentrée sur la structure.
Installation et étanchéité
L’installation doit être confiée à un couvreur compétent. Une tuile à douille mal posée sera source de fuites récurrentes et coûteuses.
Voici les étapes clés :
- Découpe de l’ouverture dans la tuile (si elle n’est pas percée en usine).
- Pose d’une sous-tuile (petite pièce intermédiaire) au-dessous de la tuile à douille pour rattraper les irrégularités.
- Emboîtement du manchon dans l’ouverture.
- Scellement avec du mastic d’étanchéité (mortier de tuile ou mastic de toiture) autour du manchon.
- Insertion du tuyau ou du conduit à travers la douille.
- Joint d’étanchéité secondaire entre le tuyau et la douille si nécessaire (dépend du type de conduit).
Un manque de soin durant l’une de ces étapes provoque des fuites diffuses, difficiles à localiser depuis l’intérieur.
Réglementation et normes
En France, les tuiles à douille doivent respecter la norme NF EN 1304 (pour tuiles terre cuite) ou NF EN 490 (pour tuiles béton). Ces normes précisent les caractéristiques d’étanchéité et de résistance mécanique.
Le DTU 40.11 (Couvertures en tuiles de terre cuite) régit leur mise en œuvre. Il impose notamment :
- Une sous-tuile obligatoire sous la douille (si la structure le permet).
- Un scellement systématique du manchon.
- Une distance minimale de 50 cm avec d’autres ouvertures ou arêtes.
- Une pente minimale de 30° pour la ventilation passive (VMC).
Pour les extensions ou rénovations, assurez-vous que votre couvreur consulte ces normes. Une installation non conforme peut invalider votre garantie décennale.
Ventilation de la sous-toiture
Les tuiles à douille jouent un rôle clé dans la ventilation de la lame d’air sous la couverture. Cette lame d’air est essentielle pour évacuer l’humidité condensée, prolongeant la durée de vie de la charpente.
Selon la section de la toiture, il est recommandé d’installer une douille de ventilation pour 100 à 200 m² de surface de pente (ce ratio varie selon les régions et les DTU régionaux). Une VMC (Ventilation Mécanique Contrôlée) d’environ 50 à 150 m³/h pourvoit généralement la dépression nécessaire.
L’absence ou l’insuffisance de ventilation mène à :
- Accumulation d’humidité dans les combles.
- Pourrissement prématuré des bois de charpente.
- Moisissures et dégradation thermique de l’isolation.
- Perte de garantie sur les matériaux (notamment l’isolation).
Une tuile à douille correctement dimensionnée et positionnée est donc un investissement léger comparé aux coûts de réparation d’une charpente humide.
Types de conduits traversants
Les applications les plus courantes incluent :
Ventilation VMC : le conduit passe au travers de la douille sans contact direct (joint silicone possible). Le diamètre standard est 125 mm.
Conduits de chauffage (radiateur soufflant) : demandent une douille robuste, de préférence avec un diamètre légèrement plus large pour faciliter le montage/démontage.
Tuyauterie plomberie ou électricité : moins courants, mais possibles. S’assurer que le conduit ne se dégrade pas au passage (tuyaux plastique sensibles à l’UV sans protection).
Sorties de cheminée ou de foyer fermé : les plus exigeantes en terme d’étanchéité, souvent diamètre 150 à 200 mm. Ces sorties doivent dépasser la toiture d’au moins 1 mètre. Vérifier la compatibilité des matériaux (tuile, manchon) avec les températures de fumée.
Entretien et maintenance
L’entretien d’une tuile à douille est minimaliste :
- Inspection annuelle : vérifiez visuellement que le scellement autour du manchon n’est pas endommagé. Un faïençage du mortier est normal avec le temps, un éclat profond exige une intervention.
- Nettoyage : si le diamètre de douille est ouvert (sans grille), le nettoyer des feuilles mortes ou débris. Un filtre cliquetable facilite cette opération.
- Mastic de renouvellement : tous les 10 à 15 ans, le mastic d’étanchéité perd de son élasticité. Un renouvellement préventif prévient les infiltrations.
Les tuiles à douille ne se cassent ni ne se dégradent plus vite que les tuiles standard. Leur longévité (30 à 50 ans) reste équivalente si l’étanchéité est correctement entretenue.
Coût et approvisionnement
Une tuile à douille coûte entre 8 et 25 € HT l’unité (selon le type et le diamètre). C’est un surcoût minime comparé à une tuile standard (0,20 à 1 € selon le type). Le surcoût réside principalement dans la pose, qui exige un savoir-faire couvreur spécifique.
Commandez-les en même temps que votre lot de tuiles principales pour assurer une teinte harmonisée. Les douilles ancienne génération (sans collerette) peuvent être esthétiquement discordantes ; préférez les modèles récents, plus discrets.
Alternatives et compléments
Certains couvreurs proposent des solutions de ventilation sans douille : des grilles de ventilation rapportées sur la couverture. Ces systèmes sont moins durables et plus visibles. La tuile à douille reste la meilleure solution intégrée.
En combinaison avec d’autres types de tuiles spécialisées, la douille s’intègre sans rupture visuelle. En cas de remplacement, vérifiez que la tuile cassée n’est pas une douille, sinon le conduit se retrouverait exposé.
